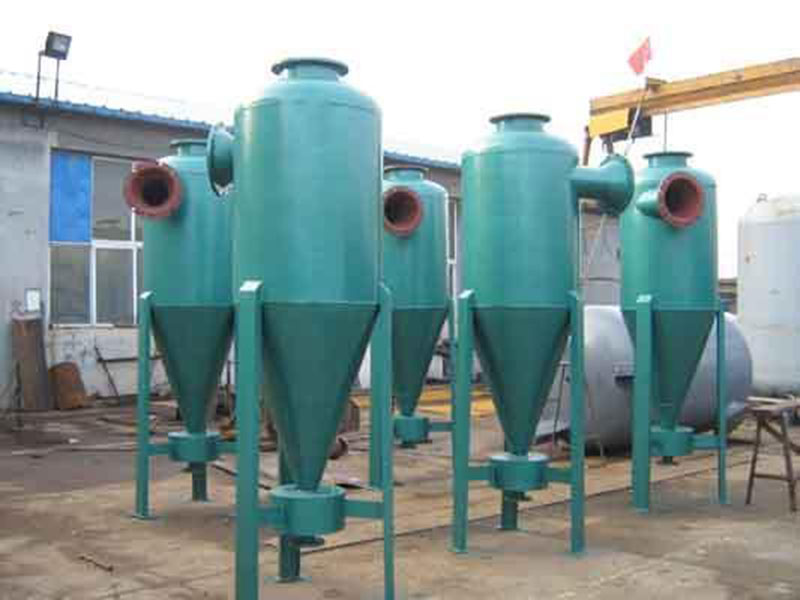

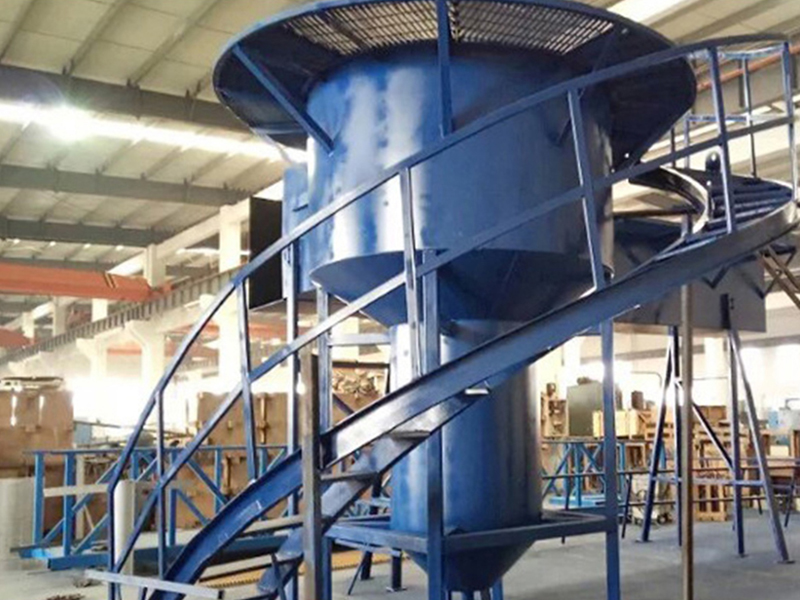

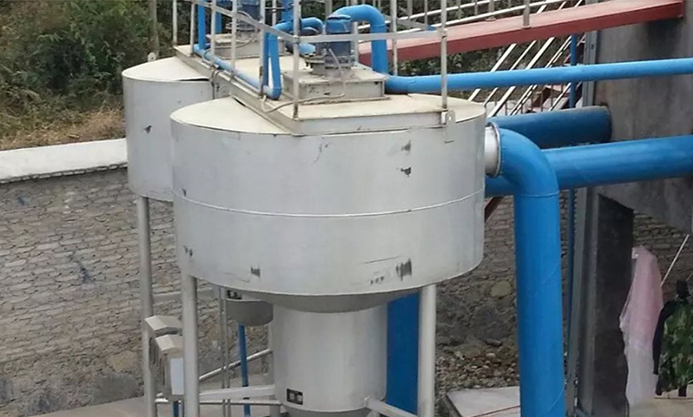

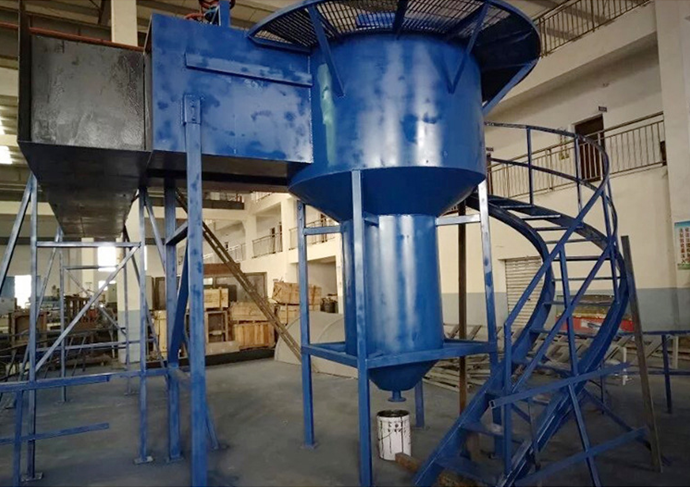

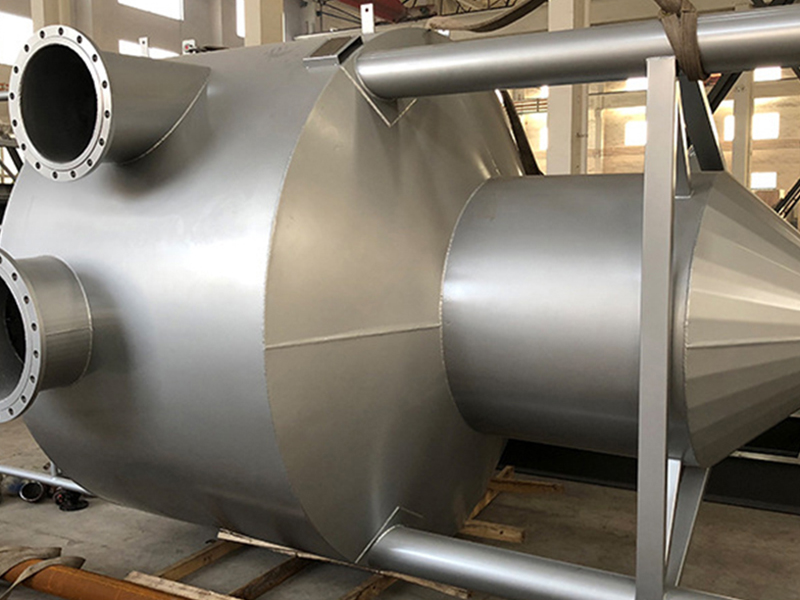

旋流除（沉）砂器
概述
旋流除（沉）砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集旋流與過濾為一體，在水處理領域實現除砂、降濁、固液分離等效果顯著。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離。
工作原理
旋流除（沉）砂器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除（沉）砂器進水管后，首先沿筒體的周圍切線方向形成斜向下的周圍流體，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，*后經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。
旋流除（沉）砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。
工藝流程:原水-旋流除砂-精密過濾-儲水池-用戶 旋流除（沉）砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
特點
1、結構簡單，操作簡便，使用安全可靠，幾乎不需維護。
2、與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。
3、可在不間斷供水過程中清除水中的砂粒。
4、避免了其他除砂方式存在水質二次污染的現象，除砂效率高。
工藝流程
1、旋流除（沉）砂器應安裝在供水管網的主管道上并固定在基座上，進水和出水管之間需加旁通。
2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的10-15倍。
3、安裝時設備四周應預留有足夠的維護空間。
4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。
5、根據源水含砂量的多少定期排砂除污，排污時打開排污閥，直到流出清水即可，排污過程不影響系統正常用水。
6、排污結束后，關閉排污閥。
7、如排砂壓力不足，要關閉出水口處的閥門。
技術參數
型 號 | 處理水量(m3/h) | 進水壓力(Mpa) | 平均除砂率(%) | 進水口DN1(mm) | 出水口DN2(mm) | 排污口DN3(mm) |
DLXL-20 | 20 | >0.2 | >96 | 850 | 650 | 25 |
DLXL-30 | 30 | >0.2 | >96 | 960 | 650 | 40 |
DLXL-40 | 40 | >0.2 | >95 | 1150 | 1080 | 50 |
DLXL-60 | 60 | >0.25 | >95 | 1150 | 1080 | 50 |
DLXL-70 | 70 | >0.25 | >92 | 1580 | 1300 | 80 |
DLXL-80 | 80 | >0.25 | >92 | 1580 | 1300 | 80 |
DLXL-100 | 100 | >0.3 | >90 | 1760 | 1350 | 100 |
DLXL-150 | 150 | >0.3 | >90 | 1760 | 1350 | 100 |
DLXL-185 | 185 | >0.3 | >90 | 2000 | 1550 | 125 |
DLXL-200 | 200 | >0.3 | >90 | 2334 | 1800 | 150 |
DLXL-300 | 300 | >0.3 | >90 | 2457 | 1800 | 200 |
